集裝箱超偏載安全管理系統

產品名稱: 集裝箱超偏載安全管理系統

產品型號:

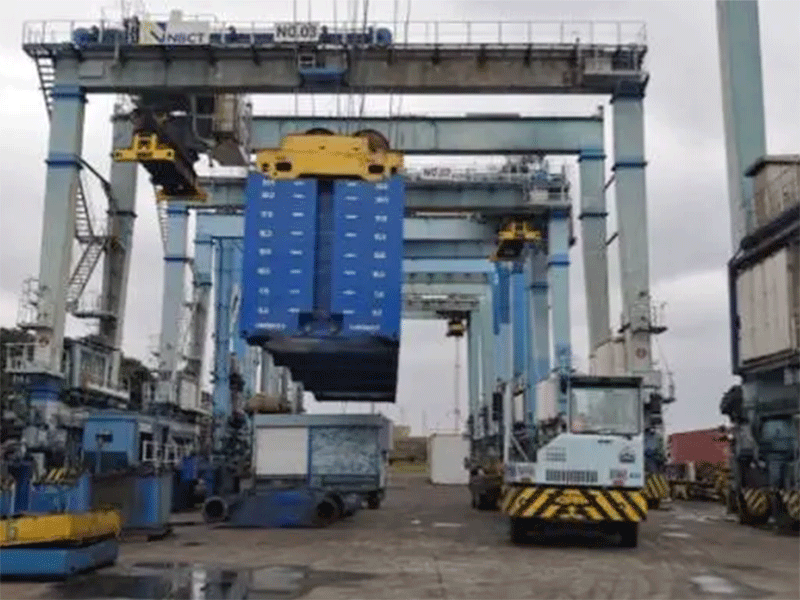

集裝箱超偏載安全管理系統是用于正面吊和輪胎吊在吊裝集裝箱過程中自動測量集裝箱總重、四角重量、超載和偏載的智能檢測裝置,集裝箱驗證重量可以在起重機上實時顯示,又可以通過通訊模塊傳輸?shù)皆品?wù)器,滿足 SOLAS 要求,提供 VGM 單證服務。
產品介紹 技術參數 細節特點 視頻

集裝箱超偏載安全管理系統”主要包括 4套TLS-x-T2k數字鈕鎖力傳感器(雙箱吊具為8套)、1 臺 GK-JXH-C300型IO 模塊轉換盒(數據采集轉換變送器)、1 臺WF-CB300稱重顯示控制儀(附帶彩色觸控顯示屏)、票據打印機、預制電纜等。

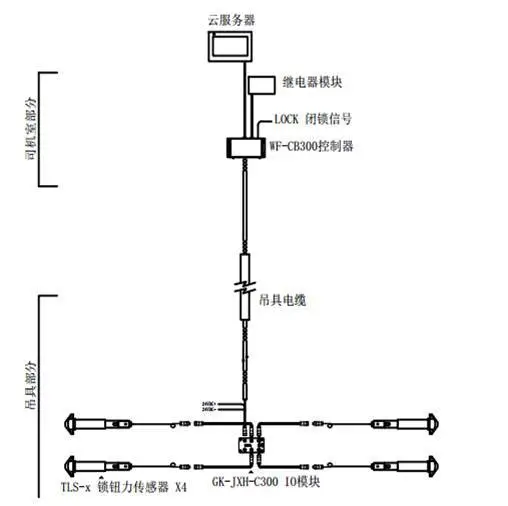

四個鈕鎖傳感器安裝在吊具上,IO 模塊轉換盒(數據采集轉換變送器)安裝在吊具電控柜內,IO 模塊轉換盒采集的傳感器稱重?cái)?shù)據,通過吊具電纜芯線(或者無線通訊可選)傳輸?shù)今{駛室的稱重顯示控制儀。駕駛室的稱重顯示控制儀配有觸摸顯示屏,顯示超載與偏載信息和參數設置。 觸摸顯示屏的電子鍵盤可以輸入集裝箱箱號和集卡車號, “打印”按鍵可以驅動外置的票據打印機打印集裝箱超載與偏載信息、箱號、車號、時間等。駕駛室的稱重顯示控制儀通過 通訊模塊,將集裝箱超載與偏載稱重信息發送和儲存在云服務器,稱重顯示控制儀具有安全報警輸出功能, 當集裝箱超載或偏載超過預先設定值時發出開關量的報警信號。

部件名稱

型號規格

數量

安裝部位

稱重顯示控制儀

WF-CB300

1

駕駛室



八芯通訊電纜

C1-8P-M12-M1C1-10

1

四芯通訊電纜

C1-4P-M12-M1C1-10

1

智能安全模塊

WF-SAM100

1

單箱吊具IO模塊轉換盒

GK-JXH-C300

1

吊具



數字鈕鎖力傳感器

TLS-x-T2k

4

預制聯絡電纜

C01-12-M1F1-16

4

預制通訊電纜

C01-12-M1C1-20

1

大臂結構

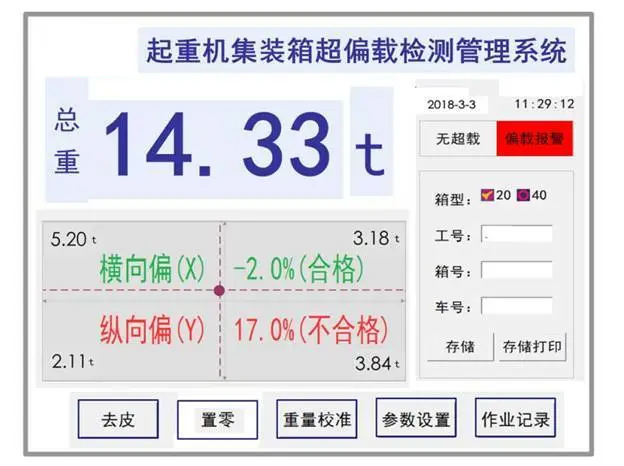

系統所采集的數據可以通過觸摸顯示屏顯示。 觸摸顯示屏可以顯示集裝箱重量、四個箱角重量、重心位置、集裝箱箱號、報警信號和設置報警等相關參數。顯示范圍為1t~99.99t,顯示分度為0.01t。

集裝箱箱號可以通過觸摸顯示屏的電子鍵盤人工輸入,也可以接受用戶通過 RS232接口或其他商定的接口提供的集裝箱箱號數據,通訊協議另行商定。


集裝箱稱重
顯示重量≤ 1%F.S,顯示的重量為最少兩個整數及兩位小數(00.00), 顯示包括以公斤顯示該重量的選項可選計量單位,該顯示值可以通過儀表接口輸送給其他外接顯示設備。滿足客戶 SOLAS-VGM 集裝箱驗證的要求。

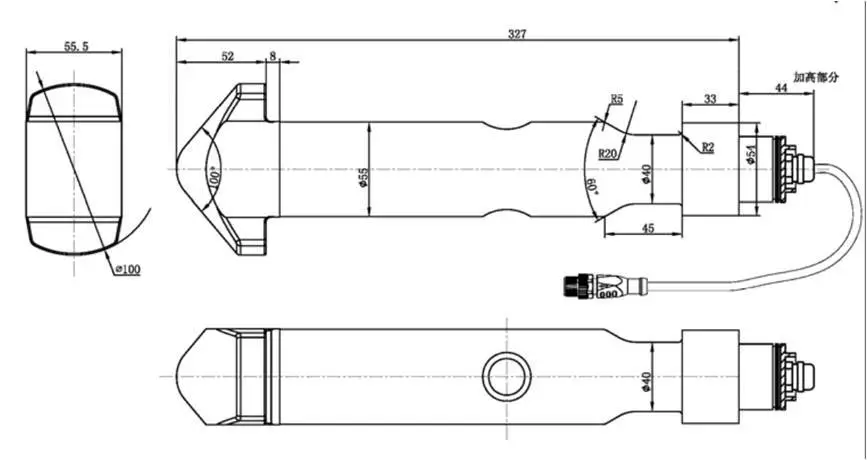

1、鈕鎖傳感器尺寸應滿足現場安全使用要求。
2、鈕鎖傳感器更換后不需要現場調整和標定,即插即用,系統能自動讀識鈕鎖傳感器序列號,鈕鎖傳感器能自動適應稱重系統的正常運行。
3、防護等級 IP67,戶外使用環境設計。
4、確保額定載荷下 20 萬次或者 2 年的使用壽命(二者以先到為準)。
5、鈕鎖傳感器極限載荷150%F.S,破壞載荷250%F.S或以上。


系統穩定性和可靠性
1、室內部件儲存溫度-20℃ ~70℃,正常工作環境溫度 0℃ ~45℃。
2、室外部件儲存溫度和正常工作環境溫度-20℃~70℃,適應港口鹽霧氣候的正常運行。
3、各部件和電纜通訊應具備強的抗干擾能力,確保在大功率變頻設備運行時的正常工作。


安全報警
1、超載報警:吊具吊起集裝箱超載時,安全模塊發出集裝箱超載開關量報警,超載報警閾值可以設置。
2、超限報警:吊具吊起集裝箱超最大限制載荷時,安全模塊發出集裝箱超限開關量報警,超限報警閾值可以設置。
3、單箱偏載報警:吊具吊起集裝箱偏載時,安全模塊發出集裝箱偏載開關量報警,偏載報警閾值可以設置。
4、安全報警是在駕駛室提供開關量信號,用戶收到安全報警信號后應采取措施,確保正面吊和輪胎吊的安全使用。

?
