物聯網地磅解決方案

物聯網汽車衡

產品名稱: 物聯網汽車衡

產品型號: scs10-200t

物聯網稱重系統,具有互聯網功能,可以與手機稱重軟件進行對接,實現隨時隨地拿起手機就能監控地磅使用情況,它具有非常強大的功能,可安裝攝像頭、光幕、讀卡器、道閘、紅綠燈等組成簡單的無人值守系統;此儀表基本脫離電腦實現儀表全權控制整個地磅稱重軟件。


產品介紹 技術參數 細節特點 視頻

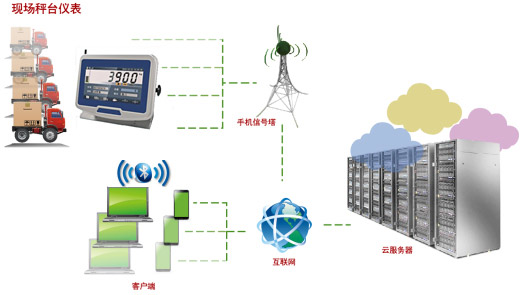

系統構成簡介

廣東西克智能稱重系統有限公司物聯網系統由:物聯網儀表D39、云服務器軟件、手機端軟件、PC端軟件和傳感器等配件組成。

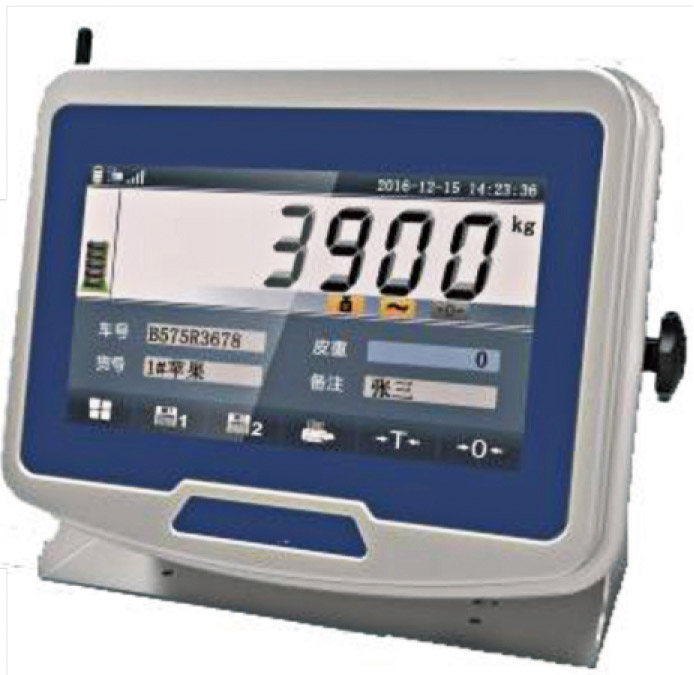

物聯網儀表D39簡介

▲D39儀表是一款“普及型”物聯網專用的數字式汽車衡儀表。

▲標配GPRS和藍牙接口,可配合“衡管家”軟件實現豐富的物聯網功能。

▲綠色0.8英寸數碼管顯示,24個薄膜按鍵,操作簡單方便。

▲三色圖形指示符,方便查看網絡、藍牙、安全、標定開關和蓄電池的狀態。

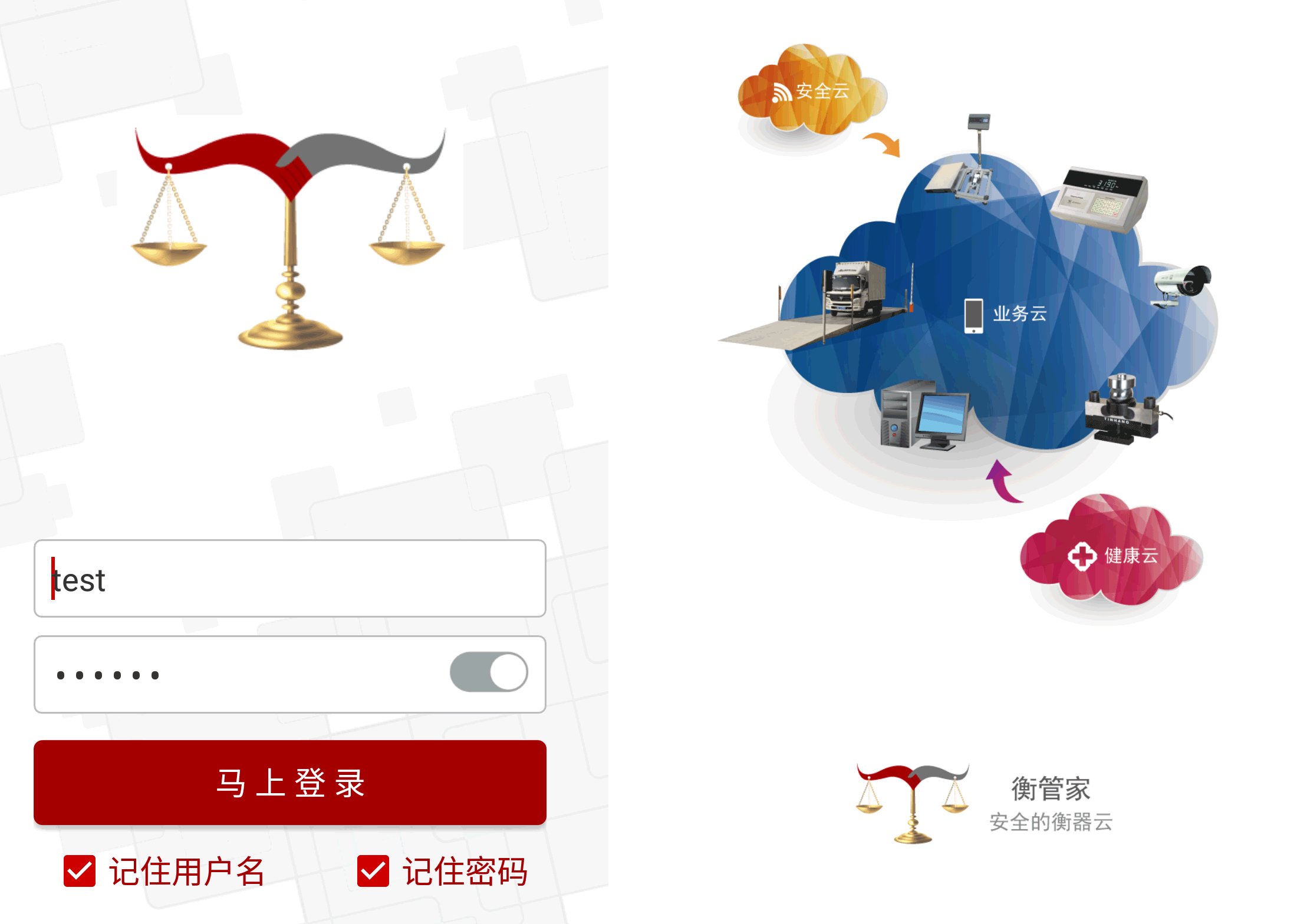

“衡管家”APP軟件簡介

▲“衡管家”APP軟件,是一款專為業主定制的衡器物聯網管理軟件。

通過它可以隨時隨地管理下屬全部物聯網稱重設備;

查看歷史稱重記錄和過秤情況,獲得安全和健康預警等;

可以更方便的進行標定、調試、診斷等操作;

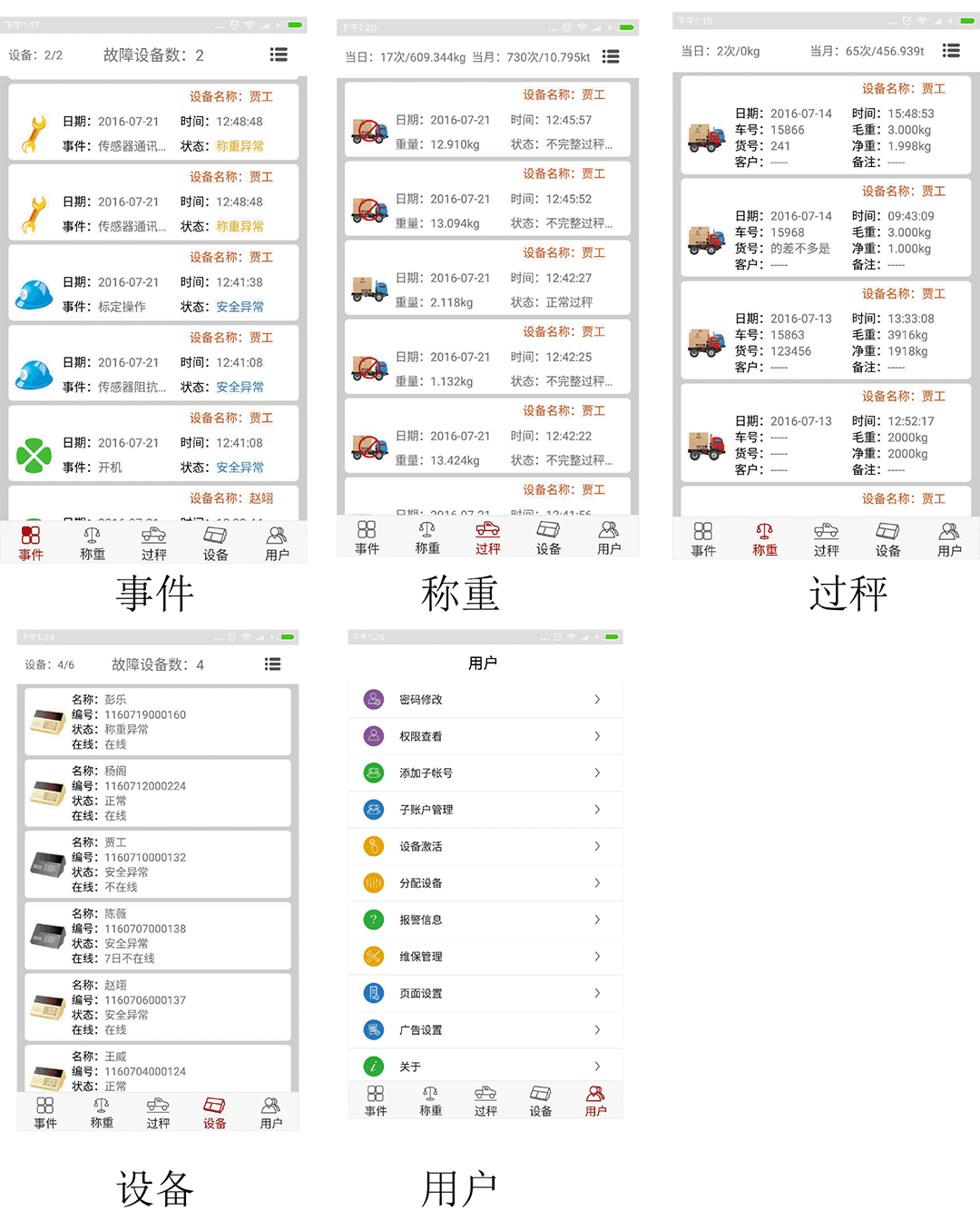

APP軟件——事件頁面介紹

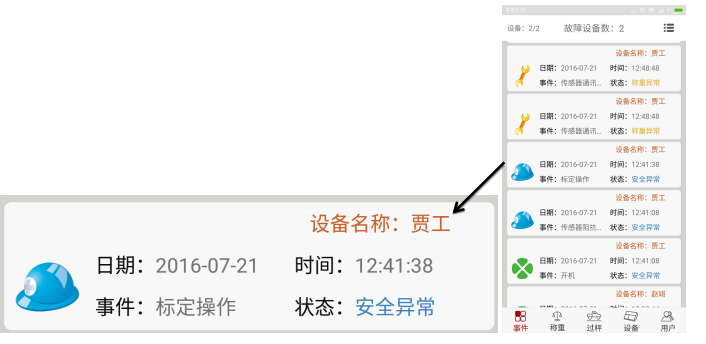

▲事件頁面由事件卡面組成

▲通過事件卡片可以查看下屬全部設備發生的事件和它們現在的狀態。





物聯網的事件分為4種類型:


出錯事件——如傳感器通訊錯誤、秤臺超載等


安全事件——如標定操作、修改密碼、安全狀態改變等


健康事件——如不符合過秤規律、長時間加載等


普通事件——如開機、清除稱重記錄、電池欠壓等

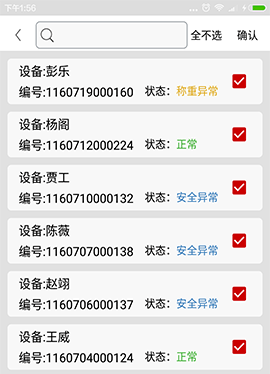

按設備篩選:


▲選擇主頁面顯示哪些設備的卡片




▲搜索框用于快速定位所需要的設備



▲設備篩選功能在后續介紹的稱重、過秤、設備頁



▲面中同樣有效,不再重復介紹了。

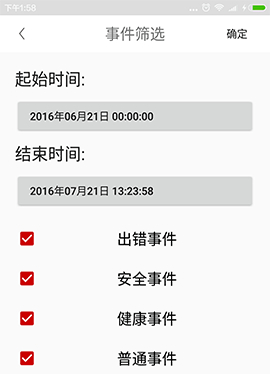

按條件篩選:

▲可篩選顯示某時間段的事件

▲可篩選顯示指定類型的事件


















▲可篩選顯示某時間段的稱重記錄

▲可篩選顯示指定重量的稱重記錄

▲可篩選顯示指定車號、貨號、客戶、備注的稱重記錄

支持模糊篩選


*’ —— 任意多個字符

?' —— 任意單個字符

 '-' —— 范圍篩選

 ',' —— 多個篩選條件

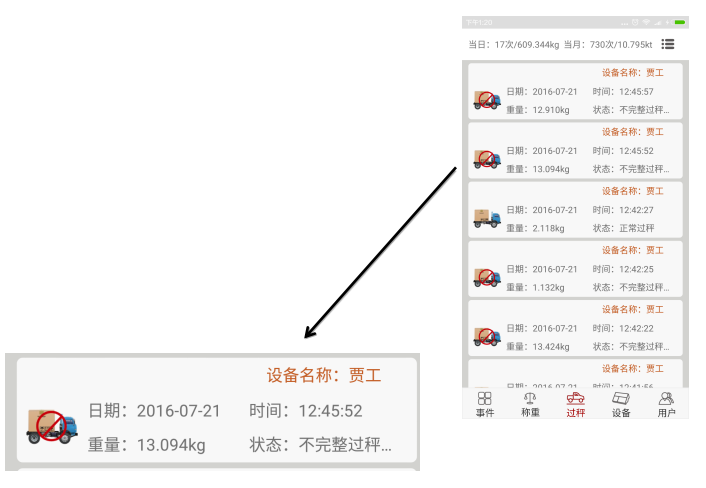

▲過秤頁面由過秤記錄卡片組成


▲它記錄全部的過秤數據,無論有沒有存儲答應過。


▲過秤信息是也是判斷秤的健康狀態的重要依據。

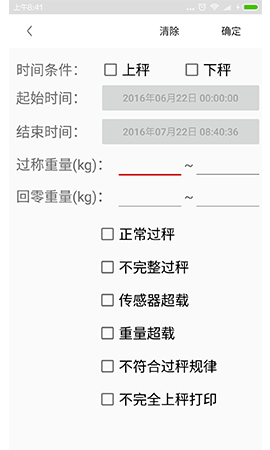

按條件篩選:

▲可篩選顯示某時間段的過秤記錄

▲可篩選顯示指定重量的過秤記錄

▲可篩選顯示指定類型的過秤記錄設備頁面由設備卡片組成

▲顯示下屬的全部設備的使用狀態和在線情況。

▲點擊某一個設備卡片,會彈出設備操作菜單,是操作設備的主要界面。

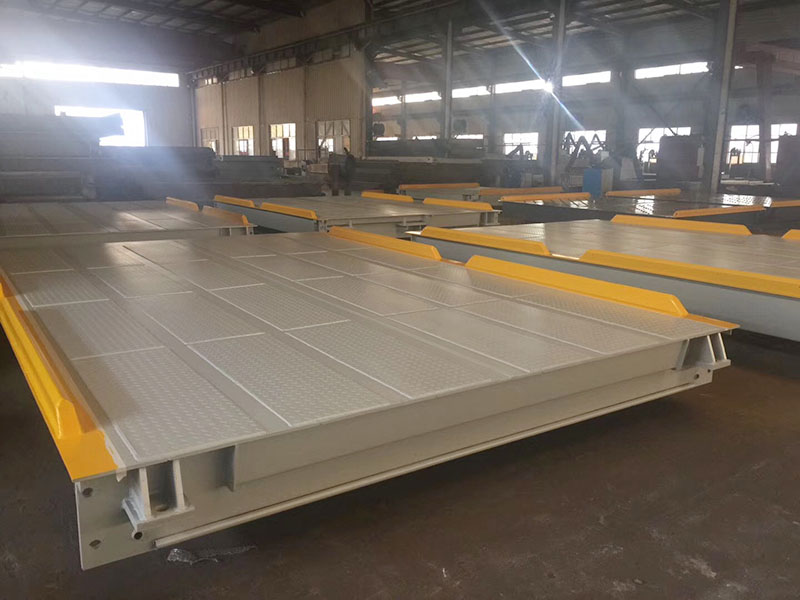

概述:U型鋼秤臺設計

秤臺結構優劣的最重要的指標是秤臺剛度,剛度是指秤臺受載后抗變形的能力,由剛度指標f來決定,f=最大繞度值/支點跨度,秤體整體剛性?xún)?yōu)于1/1000以滿足高頻次和重載的使用,秤體強度≥2.5。本公司秤臺設計采用飛機機翼及金門大橋蜂窩結構,達到強度高、剛度好的效果,秤臺安全載荷達到150%FS以上,其設計為特點:



材料及設計:承重臺材料選用優質型鋼及板材,其化學成分和力學性能符合GB700-88《普通碳素結構鋼技術條件》的規定。承重臺臺面設計應為一個整體平面,秤體材料采用A3鋼整體全臺面花紋板,有效防止車輪打滑,臺面沒有任何附著物及溝槽,使得雨水、污水不能通過承重臺表面滲漏到汽車衡秤體內部,有效防止雨水、污水對承重臺內部的腐蝕。在秤臺的內部結構中,橫截面中幅板(立筋板)和縱向截面中支點跨距對剛度影響最大,鑒于此承載★臺面板面板厚度為12mm,主梁為360-mmU型梁6條、厚度8mm,橫端鋼板厚度20mm,秤臺安裝高度厚度達到450mm,(本公司所用鋼材均采用寶鋼、首鋼、鞍鋼、韶鋼及武鋼等大型鋼鐵廠生產的A3優質鋼材制作,面板均采用開平鋼板整板焊接,從源頭保證秤體的強度和韌性,U型梁均采用一體化整板折彎,不焊接,不拼板,保證了稱體的抗扭沖擊力)從而保證秤臺整體的剛性。秤體任兩肋板間距均小于一個輪胎的寬度,確保車輛在秤上任何圖位置均有有效支撐筋板。傳感器支撐座的設計方便維修人員安裝和更換傳感器;橫端板為整體鐵板,不拼接件;傳感器支撐板座與橫端板、大梁及臺面焊接結實可靠;秤體面板為整塊鋼板,不留檢修孔或傳感器安裝孔。秤體所用的材料都有生產廠家出具的質量保證書、實驗報告、檢驗記錄和合格證書。稱臺的不變形,才能在使用過程中秤體的受壓力均衡,這樣不但保證了稱量的精準度,而且延長了傳感器的使用壽命,也增加了整臺秤的正常使用壽命,和減少了維修的可能性。




?
