產品名稱: 防爆汽車衡
產品型號: EX10-150T
適用場合為化工、醫藥、石油、糧食、紡織等行業均需使用防爆系列衡器。
1.秤臺制作:優質鋼板制作,面板鋼材一次成型,減少焊接點,且采用力學秤臺設計,秤臺過載上限達到150%,承受力更強,更耐用;臺面尺寸可以定制。
2.人性化設計:受專利保護的承載活動可調整旋轉支腳,對地面的要求較低(一般的地磅在水平不平衡情況下,對稱量結果是有一定的影響)。
3.根據用戶需要選配不銹鋼或者合金鋼防爆傳感器,精度高,互換性好,綜合性能強,對溫度系數,非線性,滯后和蠕變等進行自動補償。
4.零位自動跟蹤功能,記憶高精度,稱量穩定,省電的集成線路,具有防水型輕觸按鍵,3秒以上稱重儀表自動進入省電模式,內置畜電池,可充電,充滿電后電池約可以用36小時。
5.slck公司的防爆模式有三種:
1、本安型:對電子衡器的所有部件均采用本安型防爆措施, 適用于絕大多數的爆炸性環境。 本安型防爆標志. ExibⅡCT4/T5;
2、隔爆型:對電子衡器的某些部件采用隔爆箱進行隔離防 爆,但隔爆箱以外的部件及接口仍需進行本安處理。 隔爆型防爆標志:ExiadⅡBT6;
3、復合型:電子衡器的所有部件一部分放置在危險區, 另一部分放置在安全區,一般在危險區的傳感器、接線盒等均用本安型,然后在安全區通過關聯設備和普通儀表相連。此模式由于操作是在安全區,所以配置相當靈活。
復合型防爆標志:ExiaⅡCT6;

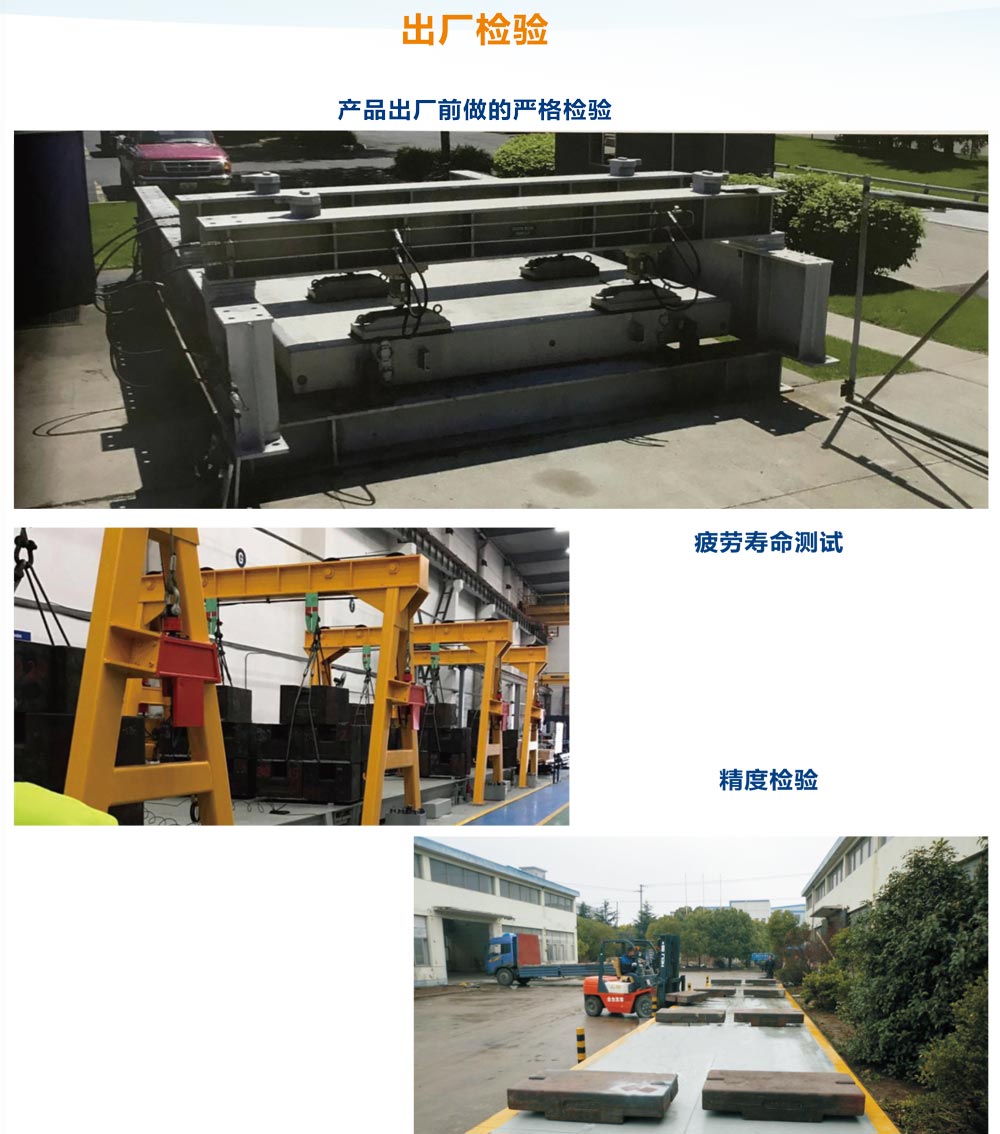

創高剛性高強度,簡單、設計結構感強,操作方便。所有的部件在出廠前都經過了嚴格的制造和檢驗,來確保各部件始終如一的高品質,從而保證了穩定可靠的計量精度和計量重復性。
額定稱量:10T-150T
最大安全過載:200%FS
分度值:0.5kg
防爆傳感器數量:4套或10套
防爆儀表:一套
防爆接線盒:一套
度數時間:<3秒
秤臺鋼性:1/1000
安全系數:>2.5
精度:OIML Ⅲ級
電源:AC187~242V,49HZ~51HZ
秤臺防護等級:室外工作,防護等級IP68
使用環境:粉塵大的場所正常使用
使用溫度:-30℃~75℃
相對濕度:約100%
標準秤臺面尺寸:(可定制)
概述:U型鋼秤臺設計

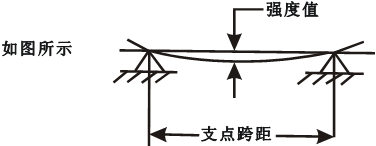

秤臺結構優劣的最重要的指標是秤臺剛度,剛度是指秤臺受載后抗變形的能力,由剛度指標f來決定,f=最大繞度值/支點跨度,★秤體整體剛性優于1/1000以滿足高頻次和重載的使用,秤體強度≥2.5。本公司秤臺設計采用飛機機翼及金門大橋蜂窩結構,達到強度高、剛度好的效果,★秤臺安全載荷達到150%FS以上,其設計為特點:

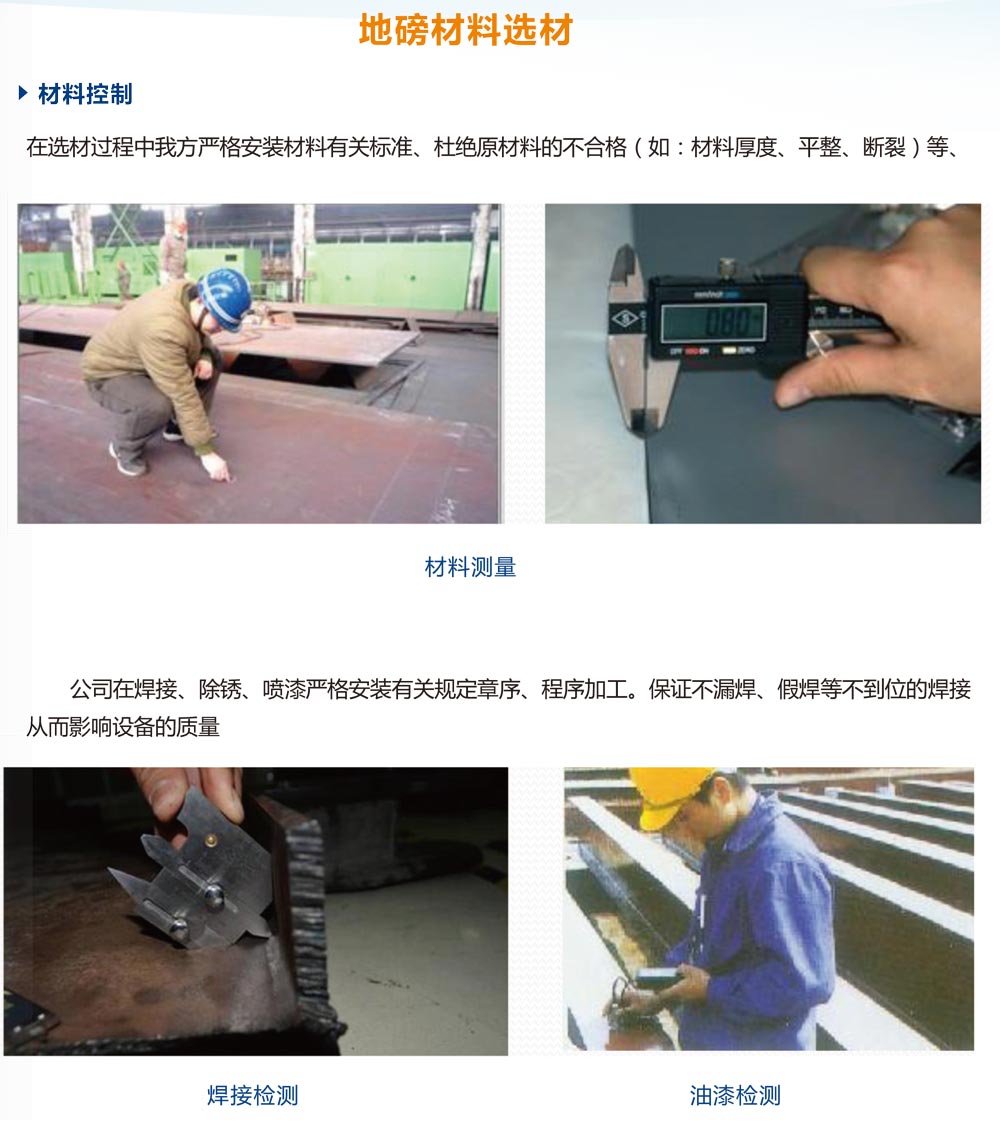

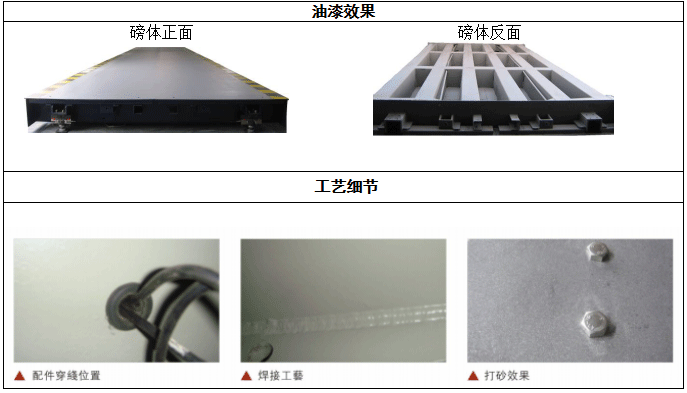

材料及設計:承重臺材料選用優質型鋼及板材,其化學成分和力學性能符合GB700-88《普通碳素結構鋼技術條件》的規定。承重臺臺面設計應為一個整體平面,秤體材料采用A3鋼整體全臺面花紋板,有效防止車輪打滑,臺面沒有任何附著物及溝槽,使得雨水、污水不能通過承重臺表面滲漏到汽車衡秤體內部,有效防止雨水、污水對承重臺內部的腐蝕。在秤臺的內部結構中,橫截面中幅板(立筋板)和縱向截面中支點跨距對剛度影響最大,鑒于此承載★臺面板面板厚度為12mm,主梁為360-mmU型梁6條、厚度8mm,橫端鋼板厚度20mm,秤臺安裝高度厚度達到450mm,(本公司所用鋼材均采用寶鋼、首鋼、鞍鋼、韶鋼及武鋼等大型鋼鐵廠生產的A3優質鋼材制作,面板均采用開平鋼板整板焊接,從源頭保證秤體的強度和韌性,U型梁均采用一體化整板折彎,不焊接,不拼板,保證了稱體的抗扭沖擊力)從而保證秤臺整體的剛性。秤體任兩肋板間距均小于一個輪胎的寬度,確保車輛在秤上任何圖位置均有有效支撐筋板。傳感器支撐座的設計方便維修人員安裝和更換傳感器;橫端板為整體鐵板,不拼接件;傳感器支撐板座與橫端板、大梁及臺面焊接結實可靠;秤體面板為整塊鋼板,不留檢修孔或傳感器安裝孔。秤體所用的材料都有生產廠家出具的質量保證書、實驗報告、檢驗記錄和合格證書。稱臺的不變形,才能在使用過程中秤體的受壓力均衡,這樣不但保證了稱量的精準度,而且延長了傳感器的使用壽命,也增加了整臺秤的正常使用壽命,和減少了維修的可能性。
