產品名稱: 鏟車稱重系統
產品型號:
車載稱重系統是一種智能化的電子裝置。它采用微電子計數與信息技術，利用可開，靈敏的傳感元件和控制元件，實現了電子測量，監控和自動報警及制動等功能。在載重車上再配合裝有GPS衛星定位系統，無線通訊傳輸系統及RFID射頻識別系統，帶打印等；它的實效功能十分完備。
載重汽車上裝有車載稱重系統之后，不管是散裝貨物還是 集裝箱貨物，不用過磅，貨主、運輸各方都能通過儀表顯示，實時觀察到車載貨物的重量。據物流公司提供：物流運輸都按噸／公里收費，貨主與運輸單位經常為車載貨物的重量產生矛盾，安裝上車載稱重系統之后，貨物的重量一目了然，不會與貨主因重量產生矛盾。
車載稱重系統在國外已較為普及，在國內車載稱重系統還處于初級階段。我們將在這一基礎平臺上，進一步開發出各種形式的專用車載稱重系統，提供我國衡器在車載稱重系統方面的技術水平。
該產品是一款高精度的動態計量設備，可廣泛的安裝在各種型號的裝載機上稱重而不影響裝載機原來的結構?？煞Q量煤或焦炭、有色礦、土方、花崗巖或大理石、沙子、碎石磚、工業及民用垃圾、挖掘材料及建筑材料添加料等。由液壓傳感器和稱重儀表組成，全動態計量，操作過程無需人工干預，自動累加，稱重儀表可設置全中文信息，如計量單位、過磅員、貨物品種等，并可直接打印。按規定程序操作，精度誤差可控制在1％，無論進口、國產各種型號均可安裝。
工作原理
在裝載機油路上安裝兩個壓力傳感器，通過舉升對進油壓力和回油壓力的自動檢測，將壓力信號轉換為電信號，經過A/D轉換，使模擬信號變?yōu)閿?shù)字信號，經微處理器進行數據處理，顯示出重量值。鏟斗每升降一次，安裝在大臂上的位置傳感器就會自動檢測經過這個位置時的傳感器信號，微處理器就存入一個重量值，一直累加到予置的重量為止并進行聲光報警、記入到總累加量中。并實現后續的數據處理，打印，存儲等功能。
使用場合
1、裝車防止超載：
廣泛應用于港口、鐵路、礦山、貨場等領域，能使裝載機在裝運貨物時能按計劃裝卸，省時、省力，防止超載、超運；減輕設備磨損，降低運輸成本，提高工作效率。
2、 配料
在工廠可以通過對散料進行精確的配比，實現配料的功能。讓司機能夠準確的掌握物料比例。
計算產量和消耗：可以精確的知道每天的產出比，讓企業經營者清楚的知道掌握每天的產量和消耗。

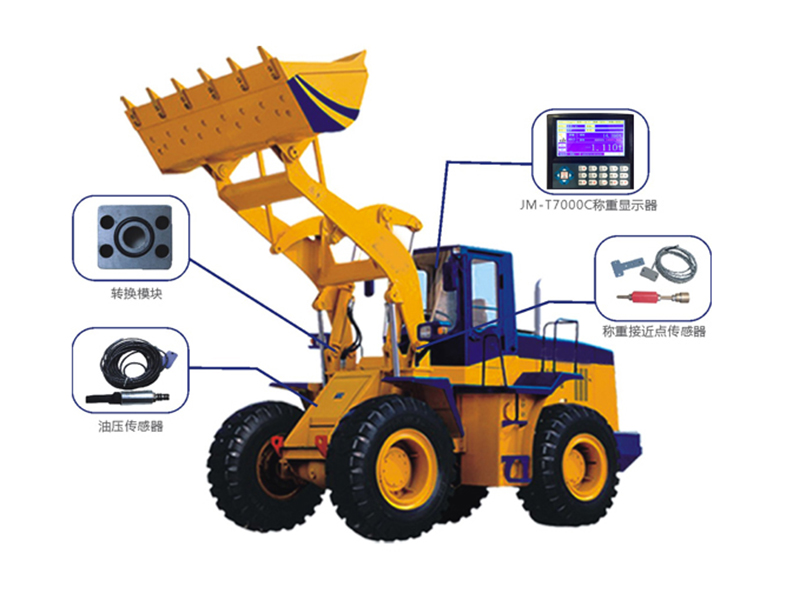

產品組成
裝載機電子秤裝箱清單
|
名稱 |
規格 |
數量 |
用途 |
備注 |
生產廠家 |
|
主傳感器S1 |
QZS |
1 |
測量主油路壓力 |
測進油路壓力 |
slck |
|
副傳感器S2 |
QZS |
1 |
測量回油路壓力 |
|
slck |
|
位置傳感器 |
|
1 |
測量力臂位置，開關油路傳感器 |
又稱接近開關， 控制電子秤開始 計量的位置 |
slck |
|
法蘭盤 |
|
2 |
將傳感器接入油路 |
訂貨時先報 裝載機型號 |
slck |
|
儀表 |
XK3169 |
1 |
顯示數據，打印磅單 |
含打印機 |
slck |
技術參數
·★精度：正負0.5—1％，達到國際合法計量組織OIML的Y（b）精度等級。
·★顯示分度值：1kg、10kg、20kg、50kg、100kg.
·★工作電壓：12~24V（正負30％）
·★工作電流：200mA～300mA
·★工作溫度：1、液晶顯示-25度到125度
·★最小稱量：200kg
·★電子秤顯示：清晰的LED液晶顯示，7寸大屏顯示，工業電容屏
·★最大稱重30噸
·★最大累計量：10000噸
·★車號存儲：999組數據
·★貨名存儲：10組，可任意更改
·★司機，公司名稱等任意設置
功能及特點
★ 油門自動補償，我們?cè)谛?zhǔn)的時候會自動記錄每次舉升時的油門并進行補償，無論小油門還是大油門，或是中油門，儀表都會自動記錄當時的傳感器數據，在儀表補償以后顯示準確的重量。
·★耐高溫傳感器，我公司采用的高溫補償技術在車輛長時間工作后，液壓油的溫度可達到100度以上，稱重傳感器長期在高溫下工作無故障，也不會減少壽命
★ 單鏟顯示、累計量顯示、總累計量顯示，余重顯示等多中信息顯示，并有友好的開機界面顯示，可以任意更改開機界面的公司名稱、電話以及圖片，主界面上可以顯示油路進油和回油的工作狀態，位置傳感器工作狀態，可能誤差，斗數等各種信息。
★ 數據下載功能，我們的XK3169型儀表帶有RS232數據輸出，可以連接
1、 打印機（注：我們標配的帶有獨立式熱敏打印機）
2、 無線大屏幕（遠距離傳輸，理論上無阻擋2000米）。
3、 sd卡下載，可以插入SD存儲卡，實現稱重?cái)?shù)據實時記錄，將數據轉存到電腦上實現保存。
★采用雙液壓傳感器及高精度A／D轉換器，精度更高。
★采用溫度傳感器進行溫度補償。
★采用人性化設計，信息設置完畢后，稱重過程全部自動完成，自動累加，無需人工操作。
·★采用7寸點陣彩色大屏幕液晶，顯示清晰。
·★全中文菜單提示及中文幫助信息。
·★全中文拼音輸入，可輸入任意單位名稱、貨物種類、過磅員等任意信息，并打印。
·★儀表和鍵盤均有背光顯示，方便在夜間或坑道使用。
★累計裝載重量設定和顯示，報警功能；
★單斗重量稱重和累計，顯示功能；
★貨車車型選擇或輸入功能和貨車車號錄入功能；
★操作者，裝載機編號和裝車站代號輸入功能；
★作業時間（年，月，日，時，分）記錄功能；
★作業基本數據存儲，打印功能；
★儀表采用高強度外殼，防撞、防腐、防塵。
★采用動態采樣和模煳算法，實現動態標定和動態稱量，無須停斗，舉升過程中自動稱重。
★可以中文錄入不同客戶名稱，多達1000條存儲記錄。
★單次累計重量可查詢1000條記錄。
★超重報警功能。
